亚洲成av人片在线观看无I中文高清avI欧美一区二区日韩一区二区I一级成人免费视频I人人盈棋牌I国产精品久久久亚洲I国产精品s色I久久免费观看少妇a级毛片

在航空發動機渦輪葉片等熱端部件的防護工藝中，“精準遮蔽”與“高效滲鋁”同等重要，是決定部件最終性能與壽命的關鍵博弈。如何在動輒上千攝氏度的惡劣環境中，為復雜曲面上的非滲鋁區域構筑一道堅不可摧的“防護墻”，一直是工藝工程師面臨的核心挑戰。

國際主流的技術觀點早已形成共識：在處理復雜幾何形狀的工件時，傳統的遮蔽方式存在固有局限，而新型工藝“遮蔽膩子是實現精準、可靠防護的“必要”手段。

一、解構工藝難題：為何復雜曲面遮蔽“非膩子不可”？

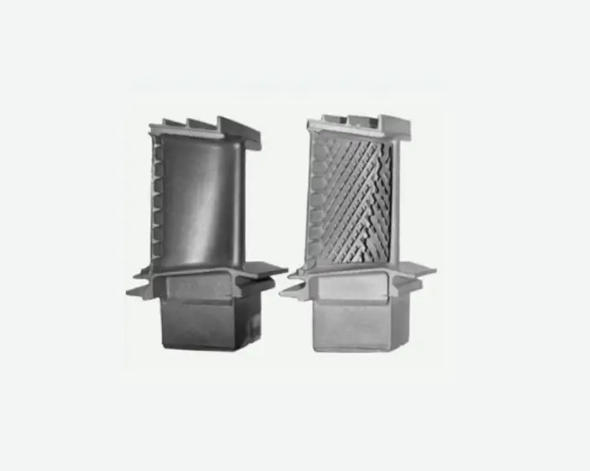

在粉末包埋滲（Pack Cementation）等超高溫擴散工藝中，遮蔽材料的選擇直接決定了工藝成敗。然而，面對渦輪葉片上復雜的曲面、深槽、榫根及微孔結構，傳統遮蔽方案往往顯得力不從心：

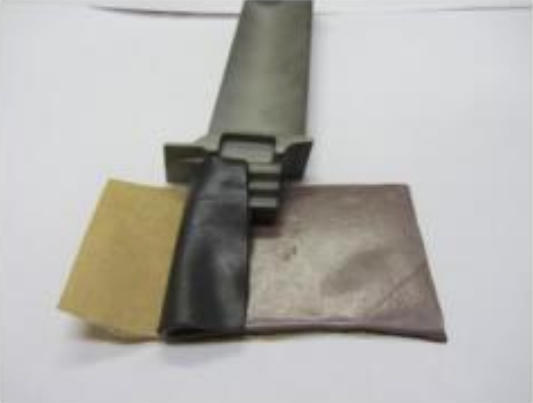

硬遮蔽（Hard Masking）：適用于規則平面，但面對異形曲面時，不僅工裝成本高昂，更無法實現完美貼合，易導致邊緣滲漏。

膠帶（Tapes）：操作便捷，但在600~1100℃的超高溫環境下，傳統膠帶極易碳化、起皮甚至脫落，造成遮蔽失效。

干粉（Dry Powder）：流動性過強，難以在指定區域精確定位并維持穩定的保護層。

正是在這些傳統方案“無能為力”的場景下，膩子因其獨特的可塑形、高附著和超高溫穩定性，成為了解決復雜曲面遮蔽難題的最優解，甚至是唯一解。這不僅是材料特性的必然，更是眾多工程實踐反復驗證的技術共識。

大連義邦高溫遮蔽解決方案采用專為粉末包埋滲、VPA、CVD等嚴苛工藝設計的高溫遮蔽膩子，能夠將理論上的“必要之選”轉化為生產線上穩定可靠的“標準配置”。

大連義邦高溫遮蔽解決方案

適用于復雜表面：貼得緊，遮得牢

產品采用高性能無機材料，具備良好的可塑性。操作時可貼合葉片的異形曲面、榫齒根部等不規則區域，形成精準的防護層，適用于傳統硬遮蔽難以處理的復雜部位。

耐高溫：燒不壞，擋得住

在1000℃以上的高溫環境下，該遮蔽膩子能夠保持結構穩定，無融化、收縮或開裂現象，確保防護區域的工藝安全性。

提高效率：好揭掉，不傷件
高溫工藝完成后，固化的遮蔽層可通過物理方式剝離，殘留物少、不損傷基材，有助于保持精密葉片的尺寸精度與表面質量。

實際應用案例分析

國內某航空發動機維修企業在承接渦輪葉片大修任務時，面臨VPA氣相滲鋁工藝中葉根榫齒“零滲入”的防護難題。榫齒區域結構復雜，存在微小縫隙和異形曲面，傳統工藝難以完全遮蔽。高溫工藝后，榫齒表面頻繁出現白點缺陷，經分析確認為活性氣體滲入形成的鋁化鎳（NiAl）擴散層，表明防護失效。同時，傳統工藝長達8小時，升溫冷卻慢、操作繁瑣，導致良品率下降、交付壓力增大。

為此，大連義邦提出“高純度粉末+膩子塑形+組合防護”方案。一方面優化粉末粒徑分布，減少雜質，切斷活性氣體滲入路徑；另一方面引入可塑形膩子，對榫齒根部等異形部位形成緊密物理屏障，實現復雜曲面區域的可靠防護。

實際驗證結果表明：白點缺陷徹底消除，高溫工藝后的能譜檢測顯示榫齒區域無任何涂層滲入；工藝周期顯著縮短，突破了原有的“8小時”限制；該方案已在某型號導向葉片上實現批量應用，經多批次工藝驗證，防護效果穩定可靠，完全滿足生產要求。
